PowerMill5轴参考线精加工刀路控制技巧

澳门新濠天地赌场注册

  2019-07-12 10:22

  来源:ug模具联盟

  原标题:PowerMill5轴参考线精加工刀路控制技巧

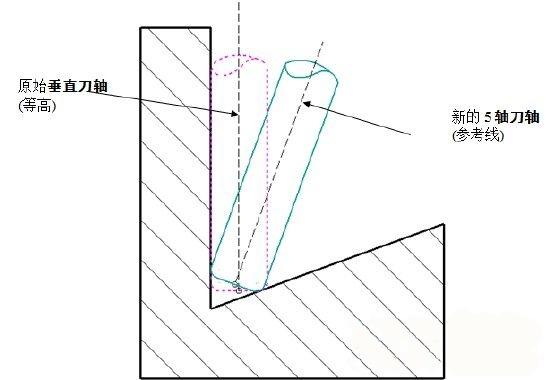

  除插铣和钻孔操作外,全部其它策略都直接支持5轴刀具对齐定位。然而,某些精加工策略仅对球头刀有效。对这些策略,如果使用端铣刀或刀尖圆角刀具,则可通过使用参考线精加工策略重新加工的方法来转换成5轴加工。如果指定了 底部位置 自动,则刀具路径将按所选的5轴刀具对齐定位重新产生(如下图所示)


  所示为一刀尖圆角刀具应用等高精加工策略的情况,这种策略仅在垂直刀轴的有效。如果使用前倾侧倾设置,则必须重新产生一参考线精加工策略。


  我们将首先产生一3轴等高精加工刀具路径。


  碰撞检查后会发现刀具将和零件发生碰撞。随后将该刀具路径作为参考线重新进行一参考线精加工设置,同时配以适当的5轴刀轴设置。再次进行碰撞检查会发现新的路径不再出现碰撞。


  选取侧壁曲面(下图黑色阴影部分)并产生一已选曲面边界1。


  选取刀具路径策略 ,随后选取精加工选项,打开等高精加工表格。

  严格按照下图在等高精加工表格中输入相关数据并点击计算。


  计算此刀具路径并关闭等高精加工表格。

  附加激活刀具 到刀具路径底部点,我们可看到靠近模型最高点的位置,刀具和模型之间出现碰撞。


  选取刀轴-前倾/侧倾,输入侧倾角度30。


  选取刀具路径策略图标 ,随后选取精加工策略中的参考线精加工选项。

  按照下图填写参考线精加工表格中的两个页面。


  计算刀具路径并关闭参考线精加工对话视窗。


  知识要点总结:

  原始的等高精加工策略用做新参考线精加工刀具路径的参考线,并配以合适的5轴刀轴方向设置,则可通过使用参考线精加工策略重新加工的方法,来转换成5轴加工。返回搜狐,查看更多
